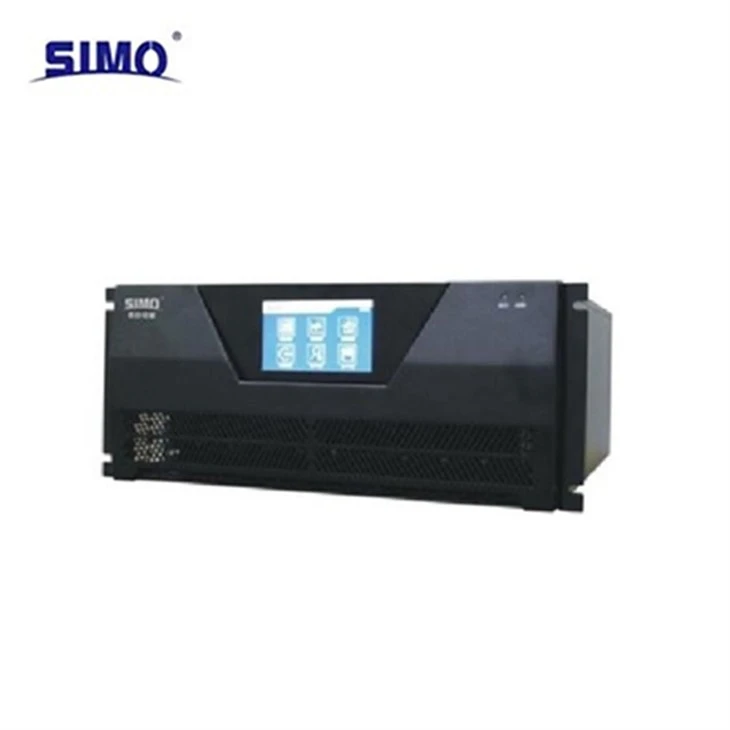

APF фильтр активной мощности

•Для вращающихся генераторов и двигателей дополнительные потери вызываются гармоническими токами или гармоническими напряжениями в обмотках статора, контурах ротора и железных сердечниках, что снижает эффективность производства электроэнергии, передачи и электрооборудования.

•Гармоническое напряжение во многих случаях может сделать синусоидальные волны более резкими, что не только приводит к увеличению гистерезиса и потерь на вихревые токи в электрооборудовании, таком как двигатели, трансформаторы, конденсаторы и т.д., но и увеличивает электрическую нагрузку на изоляционные материалы.

Поскольку нагрузки двигателей, трансформаторов, силовых конденсаторов, кабелей и т.д. часто меняются, легче создавать последовательные или параллельные резонансные состояния с большим количеством источников гармоник, содержащихся в электросети, которые формируют гармонические колебания, генерируя перенапряжение или перегрузки по току, что ставит под угрозу безопасную работу двигателей, трансформаторов и другие нагрузки и энергосистемы, приводящие к авариям при передаче и распределении электроэнергии.

•Гармоники в электросети могут привести к ошибкам в измерительных приборах, которые не позволят выполнять правильные инструкции и измерения.Когда автоматический выключатель отключает ток с высоким содержанием гармоник, отключающая способность автоматического выключателя значительно снижается, что приводит к повторному возгоранию дуги, короткому замыканию и даже взрыву автоматического выключателя.

Из-за наличия гармоник легко вызвать неисправность или отказ в работе различных защитных и автоматических устройств электросети, а также звуковые помехи в системе связи, которые в случае возникновения серьезных проблем могут угрожать коммуникационному оборудованию и личной безопасности.

Активный силовой фильтр (APF) подключается к электросети параллельно. Он может определять напряжение и силу тока в точке компенсации в режиме реального времени. После расчёта, выполняемого блоком управления, для привода IGBT-модуля используется широкополосный сигнал импульсной модуляции. APF подаёт в сеть ток, равный по величине, но противоположный по фазе гармоническому току в сети. Эти два гармонических тока компенсируют друг друга, таким образом выполняя функцию фильтрации гармоник, динамически компенсируя реактивную мощность и обеспечивая желаемый исходный ток.
